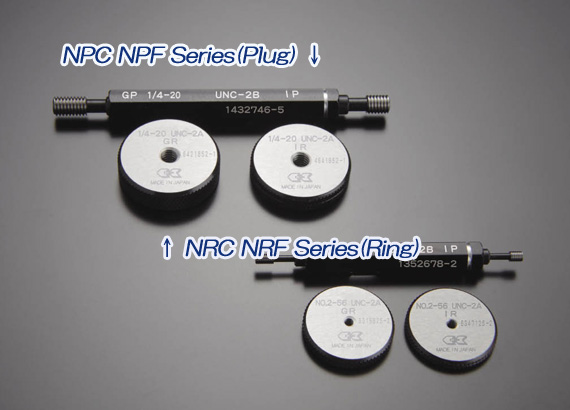

NRC Series


ユニファイねじリングゲージ(並目)(スチールねじゲージ)

NRCシリーズ

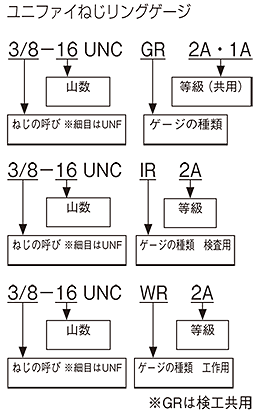

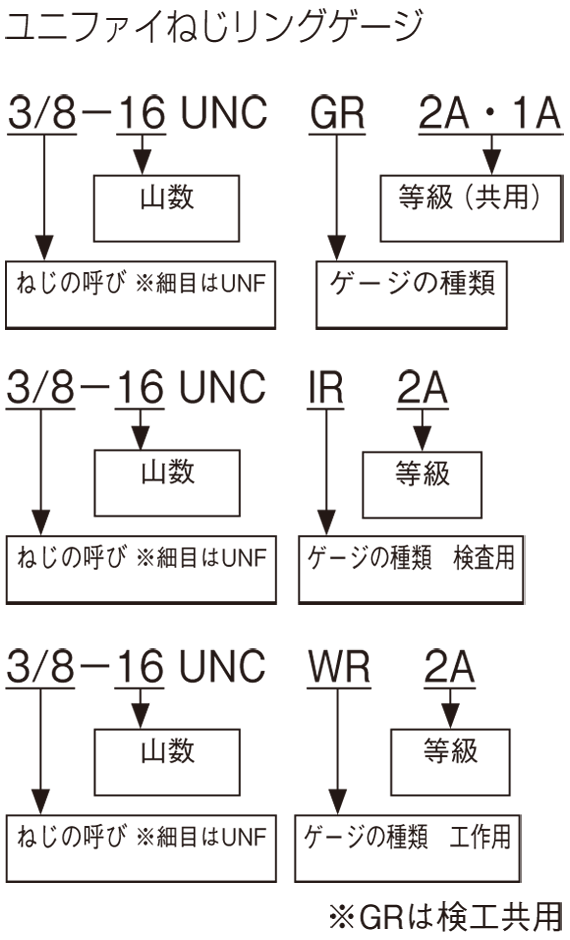

■ 形状 ■ 形状例
  • UNC(ユニファイ並目)=ねじの種類を表す
  • 3/8(インチ)=ねじの外径
  • 16(1インチに16山)=ピッチを1インチ当りの山数で表す



ユニファイ並目ねじリングゲージ

UNC ※ISO方式はございません

ねじの呼び 山数(山/インチ) ゲージの種類 等 級
1 64 GR/IR (検査用)

GR/WR (工作用)
3A
2A
1A
2 56
3 48
4 40
5 40
6 32
8 32
10 24
12 24
1/4 20
5/16 18
3/8 16
7/16 14
1/2 13
9/16 12
5/8 11
3/4 10
