ユニファイねじプラグゲージ(並目)(スチールねじゲージ)

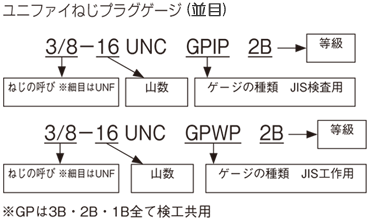

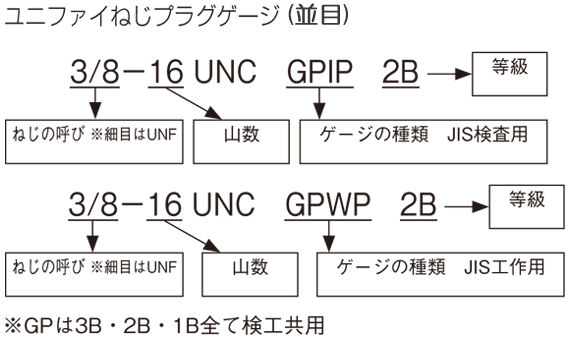

■ 形状 ■
- UNC（ユニファイ並目）＝ねじの種類を表す
- 3/8（インチ）＝ねじの外径
- 16（1インチに16山）＝ピッチを1インチ当りの山数で表す
ユニファイ並目ねじプラグゲージ
UNC ※ISO方式はございません
| ねじの呼び | 山数（山/インチ） | ゲージの種類 | 等 級 |
| ��1 | 64 | GPIP(検査用) GPWP(工作用) |
3B 2B 1B |
| ��2 | 56 | ||
| ��3 | 48 | ||
| ��4 | 40 | ||
| ��5 | 40 | ||
| ��6 | 32 | ||
| ��8 | 32 | ||
| ��10 | 24 | ||
| ��12 | 24 | ||
| 1/4 | 20 | ||
| 5/16 | 18 | ||
| 3/8 | 16 | ||
| 7/16 | 14 | ||
| 1/2 | 13 | ||
| 9/16 | 12 | ||
| 5/8 | 11 | ||
| 3/4 | 10 |
