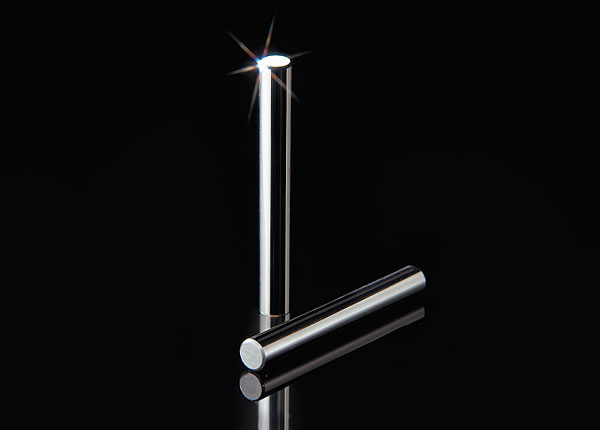

マスターピンゲージは、許容差・真円度・直径不同・表面粗さが従来より
グレードアップ！
| 旧規格 | マスターピンゲージ | |||
| 外径許容差 | ±1μm | → | ±0.5μm | |
| 真 円 度 | 0.8μm | → | 0.3μm | |
| 直径不同 | 0.8μm | → | 0.15μm | |
| 表面粗さ | 0.20μmRa | → | 0.05μmRa | |
| ※φ0.20mm〜10.00mmのバラはすべてマスターピンゲージになります。 | ||||
| 呼び寸法mm | 長さmm | トビ | 許容差 | 真円度 | 直径不同 | 表面粗さ | 硬さHRC |
| 0.20… 0.99 | 40 | 0.001 | ±0.5μm | 0.3μm | 0.15μm | 0.05μmRa | 58以上 |
| 1.00… 10.00 | 50 |

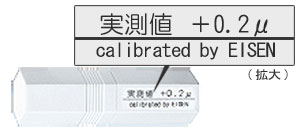

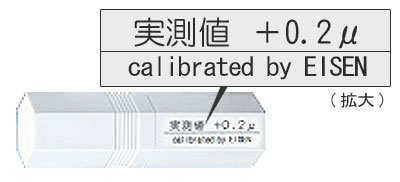

● 実測値データ付き
お客様の「信頼」と「安心」に応えるために、
マスターピンゲージは全て
実測値をケースに刻印しております。
● ミクロンオーダーの正確な内径測定が可能になります！

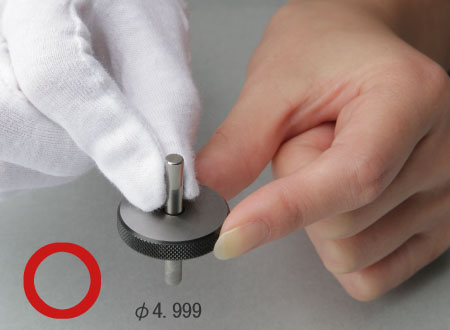

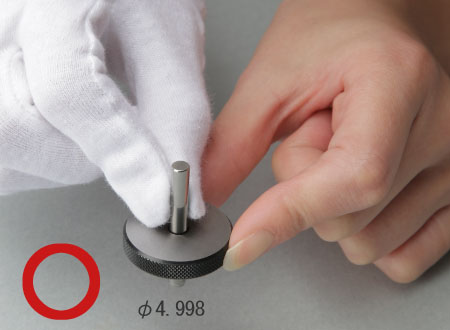

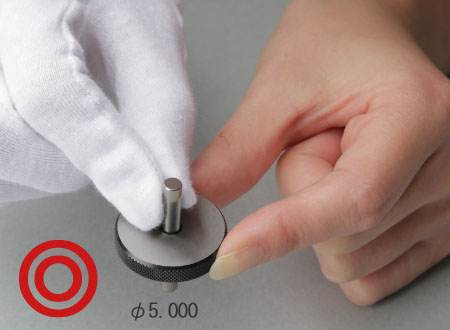

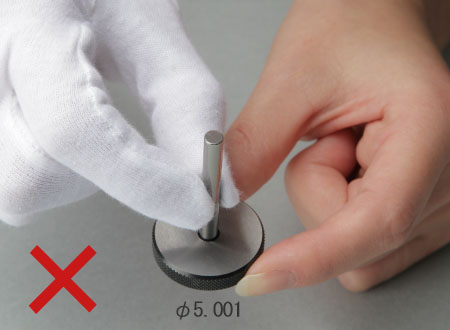

直径の小さい方から順次挿入し、はめあいの最適なピンゲージを選択します。【選択ピンゲージ方式】

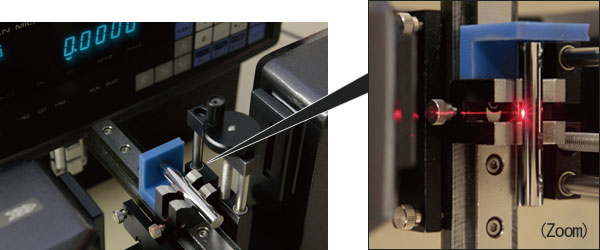

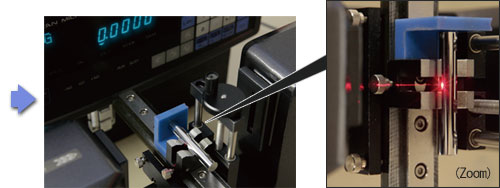

● レーザースキャンマイクロメーターのマスタにも最適
| 真円度 | 0.3μm |
| 直径不同 | 0.15μm |
| 表面粗さ | 0.05μmRa |
標準ピンゲージ(DP/DX)がそのままで、高精度なマスタとして使用いただけます。
