NPF Series


ユニファイねじプラグゲージ(細目)(スチールねじゲージ)

NPFシリーズ

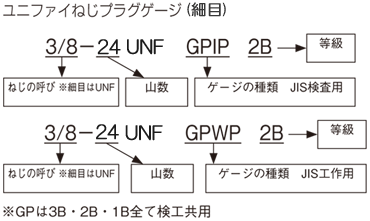

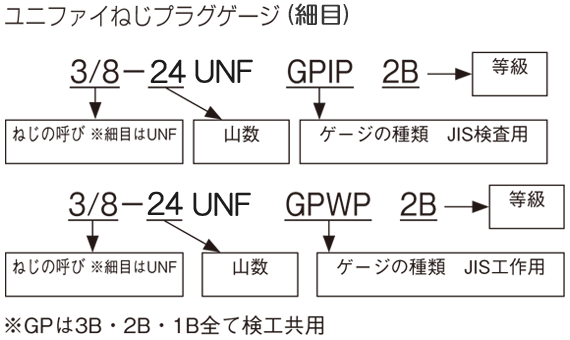

■ 形状 ■ 形状例
  • UNC(ユニファイ並目)=ねじの種類を表す
  • 3/8(インチ)=ねじの外径
  • 16(1インチに16山)=ピッチを1インチ当りの山数で表す



ユニファイ細目ねじプラグゲージ

UNF ※ISO方式はございません

ねじの呼び 山数(山/インチ) ゲージの種類 等 級
1 72 GPIP(検査用)


GPWP(工作用)
3B
2B
1B
2 64
3 56
4 48
5 44
6 40
8 36
10 32
12 28
1/4 28
5/16 24
3/8 24
7/16 20
1/2 20
9/16 18
5/8 18
3/4 16
