NPW Series


メートルねじ用 超硬ねじプラグゲージ(シングルタイプ)

NPWシリーズ

● 特長
  • 焼入鋼やセラミックス、超硬などの高硬度材の検査では極端にねじゲージ(特に通り側)が摩耗します。製造工程での確認に通り側のみ使用していただく事でコストダウンが図れます。

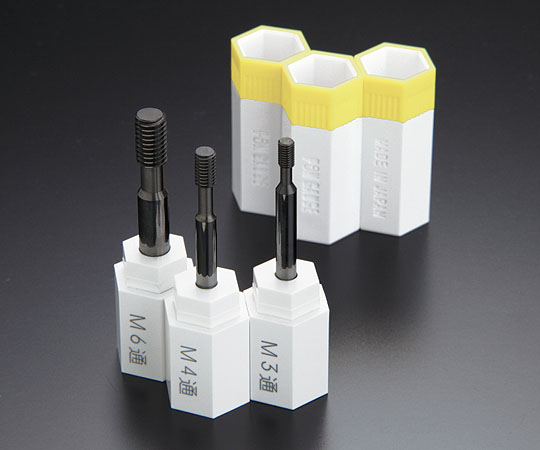

  • ねじプラグゲージのデザインを一新!(フタがそのままケースに!)
  • 小さなシャンクがついてコンパクトに収納可!!

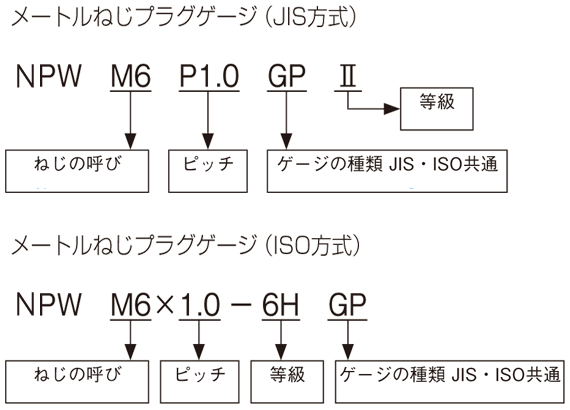

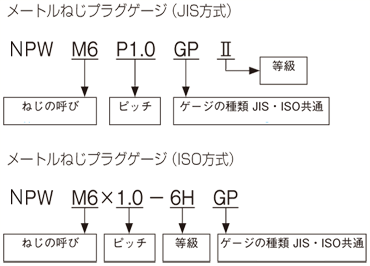

ねじの呼び ピッチ ゲージの種類 等 級
M1.4 0.3 並目 GP (JIS・ISO) (JIS等級)



6H (ISO等級)
※M1.4[5H]
M1.6 0.35 並目
M1.7 0.35 並目
M1.8 0.35 並目
M2 0.4 並目
M2.3 0.4 並目
M2.5 0.45 並目
M2.6 0.45 並目
M3 0.5 並目
M4 0.7 並目
M5 0.8 並目
M6 1.0 並目
M8 1.25 並目
M8 1.0 細目
M10 1.5 並目
M10 1.25 細目
M10 1.0 細目
  • 別途特殊サイズも製作いたします。
