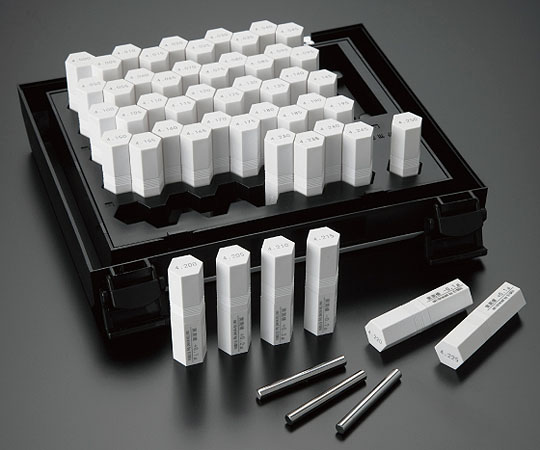

DPを0.05トビに組みあわせたピンゲージセット
■ 精度・仕様 ■
DPを参照ください。
0.995mmまではプラスチックケースに呼び寸法を表示しています。
1.00mm以上はピンゲージにも呼び寸法をレーザ刻印しています。
0級は実測値データ付です
| セット番号 (品番) |
トビ寸法 | セット内容 呼び寸法(mm) |
セット 本数 |
0級価格 | 1級価格 |
|---|---|---|---|---|---|
| DL-0 | 0.05mm | 0.20 0.25… 0.95 1.00 | 17 | 20,800 | 17,300 |
| DL-1 | 0.05mm | 1.00 1.05… 3.45 3.50 | 51 | 43,200 | 36,000 |
| DL-2 | 0.05mm | 3.50 3.55… 5.95 6.00 | 51 | 43,200 | 36,000 |
| DL-3 | 0.05mm | 6.00 6.05… 8.45 8.50 | 51 | 54,500 | 45,400 |
| DL-4 | 0.05mm | 8.50 8.55… 10.95 11.00 | 51 | 59,300 | 51,600 |
| DL-5 | 0.05mm | 11.00 11.05… 13.45 13.50 | 51 | --- | 62,500 |
| DL-6 | 0.05mm | 13.50 13.55… 15.95 16.00 | 51 | --- | 76,600 |
| DL-7 | 0.05mm | 16.00 16.05… 18.45 18.50 | 51 | --- | 92,200 |
| DL-8 | 0.05mm | 18.50 18.55… 20.95 21.00 | 51 | --- | 109,800 |
- φ0.2〜φ10.005のバラはすべてマスターピンゲージ（0級）になります。
- また特殊寸法も製作いたします。
- ※φ10.01以上はスタンダードピンゲージ（1級）となります。
