差し替え式プラグゲージ ピンゲージを使用し低価格・短納期を実現！！

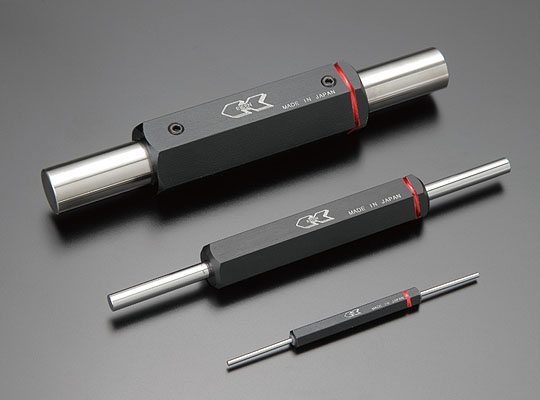

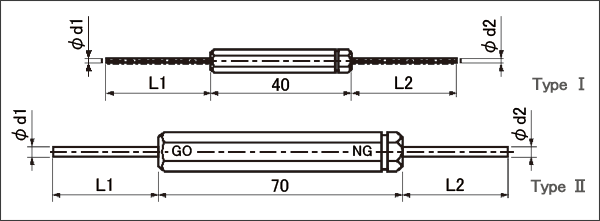

■ 形状 ■
■ 精度・仕様 ■
| 呼び寸法 mm | 許容差 | 真円度・直径不同 | 硬さ HRC |
| 0.20… 20.00 | 使用ピンゲージ 精度に準ずる |
58以上 | |
| φD1,φD2 mm | ホルダーの 対辺寸法 mm |
L1・L2 mm | 形 状 |
| 0.20… 1.00 | 5 | 20 | TYpe I |
| 1.00… 20.00 | 10〜27 | 30 | Type II |
- ※上記サイズの片口ピンバイスもございます。
● ご存知ですか？こんなピンゲージの使い方
- φ0.20〜φ10.00までのピンゲージを0.001トビに標準在庫！
φ10までのすべての公差に対応可能です。
『低価格！！』 『短納期！！』

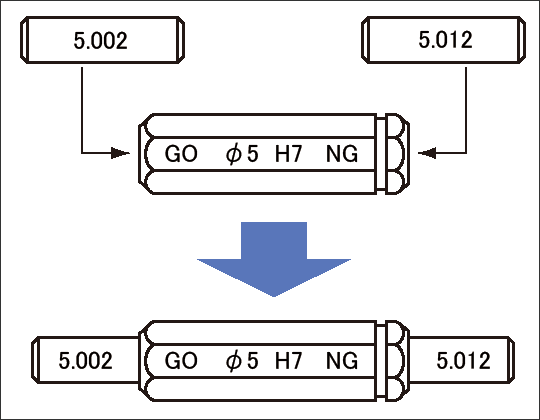

標準在庫のピンゲージを組み合わせるだけで、簡単にプラグゲージに！
- ピンゲージを使用する事により、短納期で安くお届けする事が出来ます。
- 《差し替え式》となっておりますので、経済的です。
- 外径公差±0.3μmなどの高精度なものも安定した供給ができます。
また、ゲージ長が長いものを取り付ける事により、深穴の測定も可能となります。 - H7用プラグゲージとして1mm〜15mmを1mmトビで標準化しています。
また、上記内容から摩耗する通り側のゲージを、セラミックスや超硬合金など耐摩耗性に優れた材質に置きかえる
こともできます。
■ DP・DCP・DXサイズを使用した場合の例
| サイズ (mm) | ホルダーの 対辺寸法 (mm) |
L1・L2 (mm) | ゲージ部公差 | |
| DP DX |
0.20… 1.00 | 5 | 20 | ±0.5μm |
| 1.00… 4.00 | 10 | 30 | ||
| 4.00… 7.00 | 13 | |||
| 7.00… 10.00 | 17 | |||
| 10.00… 11.00 | ±1.5μm | |||
| 11.00… 15.00 | 21 | |||
| 15.00… 20.00 | 27 | |||
