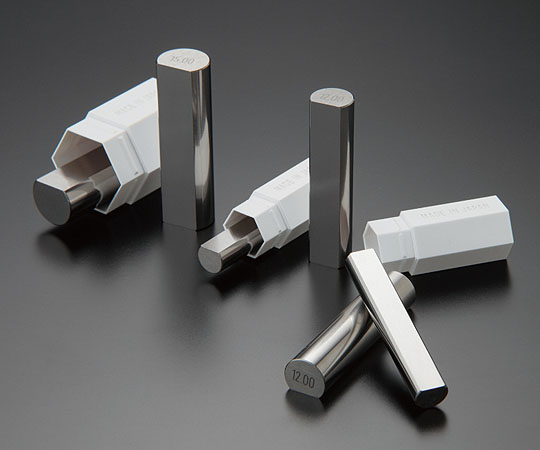

DOP Series


歯車測定用ピンゲージセット

DOPシリーズ

■ 精度・仕様 ■
外径・U及びVの許容差 真円度・直径不同 長さ mm 硬さ HRC
±1.5μm 1.3μm 40 / 50 58以上
  • 適切なピンゲージの直径をお求めになりたい時は下記の項目をご連絡下さい。
  1. 内歯車用か外歯車用か
  2. モジュール又はダイヤメトラルピッチ
  3. 歯数
  4. 圧力角
  5. 転位係数
  6. ネジレ角

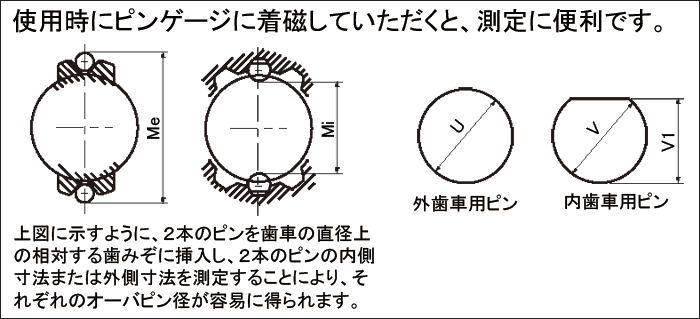

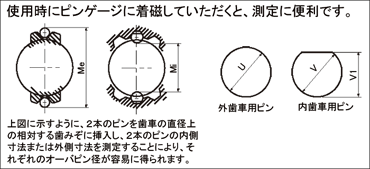

■ オーバーピン測定方法 ■



DOP-1シリーズ
モジュール mm 内歯車用ピン 外歯車用ピン 価格(円)
直径(V)×切欠高さ(V1)mm 直径(U)mm
0.5 1.00×0.84 0.90 59,500
1.0 2.00×1.68 1.80
1.25 2.50×2.10 2.25
  2.40×2.00 (注)
1.667 3.333 ×2.80 3.00
2.5 5.00×4.26 4.50
5.0 10.00×8.40 9.00
10.0 20.00× 16.80 18.00
  • (注):モジュール1.25で歯数6、7、8、9、10及び11の場合に使用ください。
  • ※バラの販売もいたします。また特殊寸法も製作いたします。
DOP-2シリーズ
モジュール mm 内歯車用ピン 外歯車用ピン 価格(円)
直径(V)×切欠高さ(V1)mm 直径(U)mm
0.75 1.50 × 1.20 1.35 61,500
  ――― 1.40 (注1)
1.5 3.00 × 2.52 2.70
2.0 4.00 × 3.36 3.60
3.0 6.00 × 5.04 5.40
3.75 7.50 × 6.30 6.75
  ――― 7.00 (注2)
4.5 9.00 × 7.56 8.10
6.0 12.00 × 10.08 10.80
7.5 15.00 × 12.60 13.50
  • (注1):モジュール0.75で歯数8の場合に使用ください。
  • (注2):モジュール3.75で歯数6、7、8、9、10及び11の場合に使用ください。
  • ※バラの販売もいたします。また特殊寸法も製作いたします。
