多目的に使えるポピュラーなピンゲージセット(-公差)
■ 精度・仕様 ■
| 呼び寸法(mm) | 長さ(mm) | 許容差 | 真円度 | 直径不同 |
|---|---|---|---|---|
| 0.100mm〜0.975mm | 40.00 | (-2〜-5)μm | 1.3μm | 1.3μm |
| 1.000mm〜12.975mm | 50.00 | (-2〜-5)μm | 1.3μm | 1.3μm |
| 13.000mm〜19.000 | 50.00 | (-1〜-5)μm | 1.6μm | 1.6μm |
- 1.525mmまではプラスチックケースに呼び寸法を表示しています。
- 1.550mm以上はピンゲージにも呼び寸法をプラスピンの場合はP、 マイナスピンの場合はMの記号とともにレーザ刻印しています。
- DM-00 ※1
- DM-0 ※1
- DM-2A ※2
- DM-2B ※2
- DM-2C ※1
- DM-3 ※2
- ※1の収納箱は六角キャリングケース（小）になります。
- ※2の収納箱は六角キャリングケース（大）になります。
| セット番号 (品番) |
トビ寸法 | セット内容 呼び寸法(mm) |
セット 本数 |
価格 |
|---|---|---|---|---|

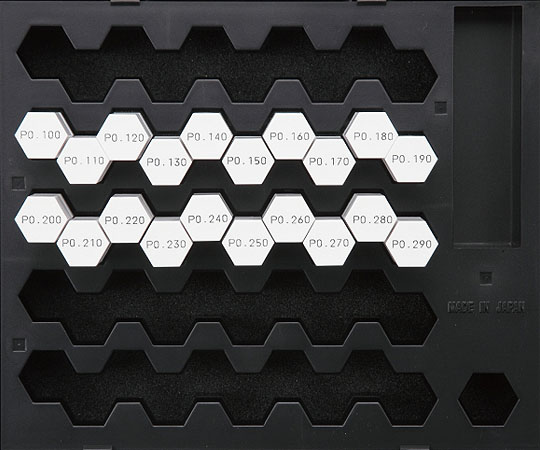

| DM-00(-) | 0.01mm | 0.100 0.110… 0.280 0.290 | 20 | 33,000 |

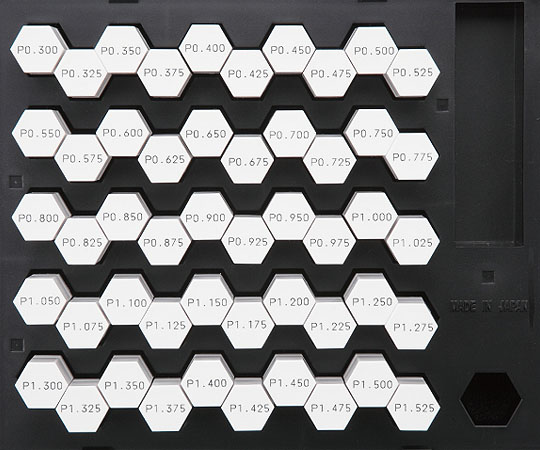

| DM-0(-) | 0.025mm | 0.300 0.325… 1.500 1.525 | 50 | 33,800 |

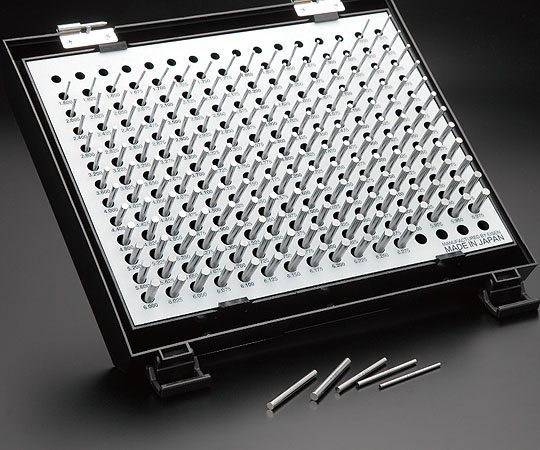

| DM-1(-) | 0.025mm | 1.550 1.575… 6.250 6.275 | 190 | 43,600 |

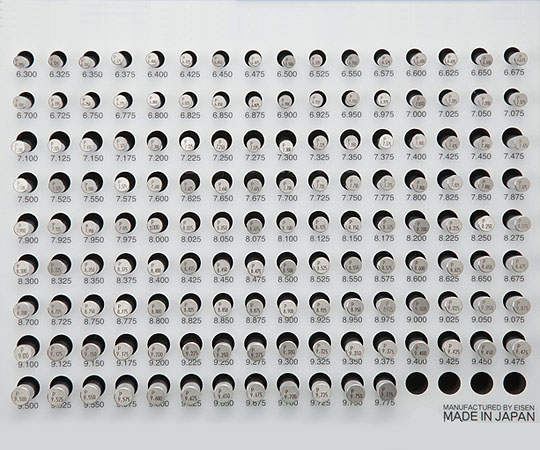

| DM-2A(-) | 0.025mm | 6.300 6.325… 9.750 9.775 | 140 | 49,600 |

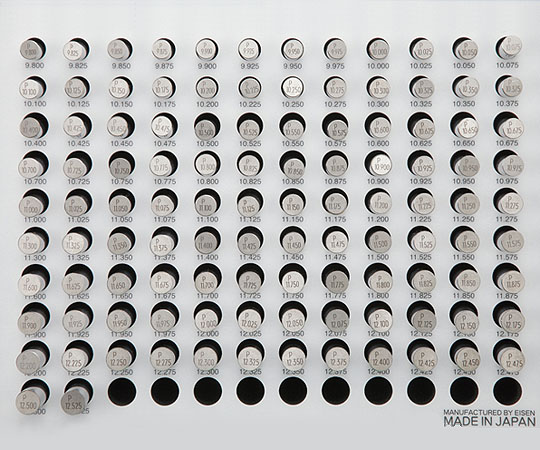

| DM-2B(-) | 0.025mm | 9.800 9.825… 12.500 12.525 | 110 | 55,200 |

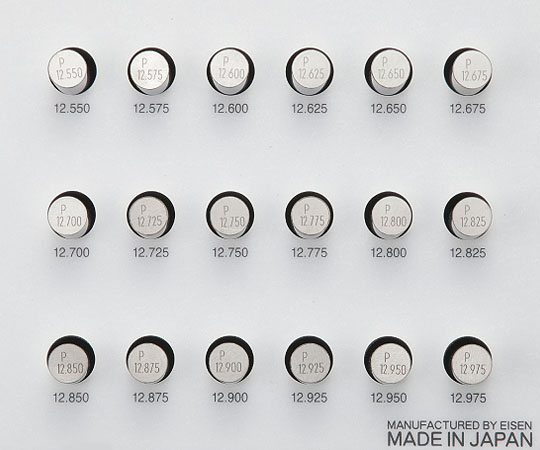

| DM-2C(-) | 0.025mm | 12.550 12.575… 12.950 12.975 | 18 | 30,200 |

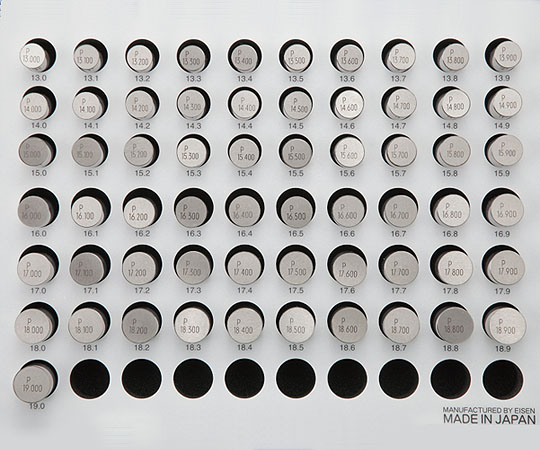

| DM-3(-) | 0.1mm | 13.000 13.100… 18.900 19.000 | 61 | 73,600 |
- バラの販売もいたします。また特殊寸法も製作いたします。
- +＝P、-＝M セットのサイズは同じです。
- 注文の際はプラスかマイナスかを指定ください。
- 等級の設定はありません。
