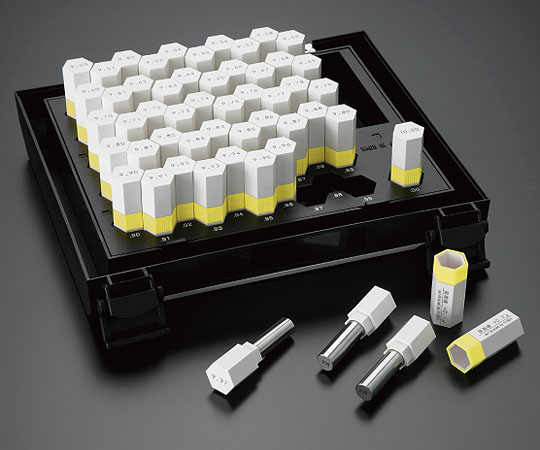

DS Series


ハンドル付ピンゲージセット

DSシリーズ

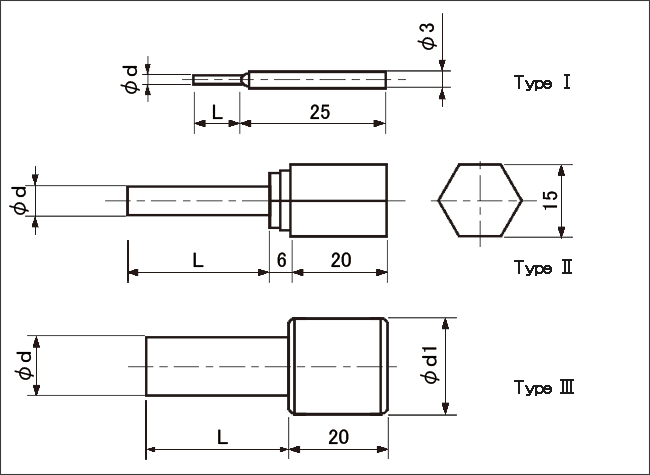

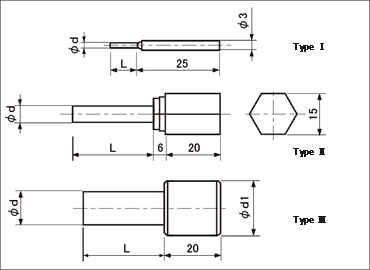

■ 形状 ■ 形状例
  • φ10.01以上はハンドルの形状がType�靴砲覆蠅泙后�

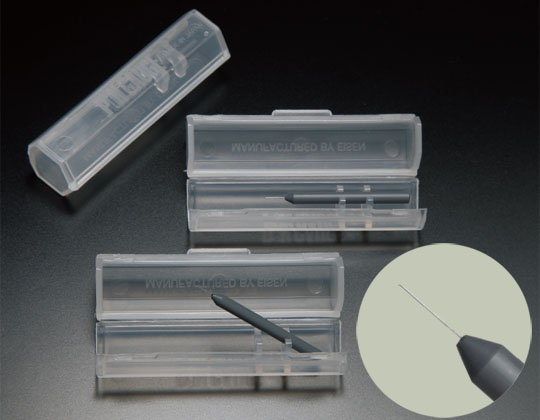

六角クリアケース 六角クリアケース
  • 六角クリアケース（上の写真）に収納することでゲージ部を保護し、取り出しやすくなりました。
  • DPやDCPと共通の収納ケースでコンパクトに管理できるようになりました。
  • Type�気謀�用

■ 精度・仕様 ■
呼び寸法(mm) ゲージ
(mm)		 ハンドル
(mm)		 形状
0.05mm〜0.19mm 5.00 25.00 Type I
0.20mm〜0.49mm 10.00 25.00 Type I
0.50mm〜0.99mm 20.00 25.00 Type I
1.00mm〜10.00mm 30.00 26.00 Type II
10.01mm〜13.00mm 30.00 28.00 Type III
13.01mm〜18.00mm 30.00 28.00 Type III
18.01mm〜20.00mm 30.00 28.00 Type III
  • 精度（許容差・真円度・直径不同）はDP/DCPを参照ください。


0級は実測値データ付です

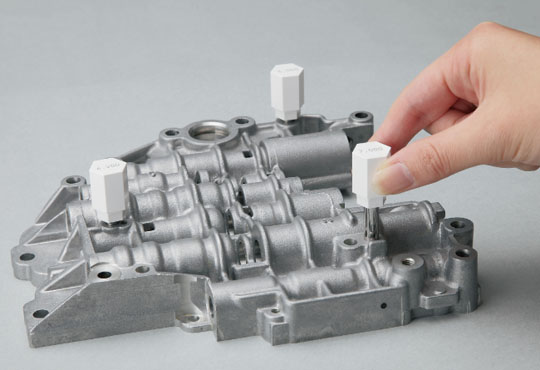

  • ハンドルを付けることにより大きな断熱効果が得られ、また使用頻度が高い場合、よりスピーディーな測定ができます。



このページの一番上へ ひとつ前のページへ

セット番号
(品番)		 トビ寸法 セット内容
呼び寸法(mm)		 セット
本数		 0級価格 1級価格
DS-0A 0.01mm 0.20 0.21… 0.49 0.50 31 74,400 62,000
DS-0B 0.01mm 0.50 0.51… 0.99 1.00 51 96,000 80,000
DS-1A 0.01mm 1.00 1.01… 1.49 1.50 51 82,800 69,000
DS-1B 0.01mm 1.50 1.51… 1.99 2.00 51 82,800 69,000
DS-2A 0.01mm 2.00 2.01… 2.49 2.50 51 82,800 69,000
DS-2B 0.01mm 2.50 2.51… 2.99 3.00 51 82,800 69,000
DS-3A 0.01mm 3.00 3.01… 3.49 3.50 51 82,800 69,000
DS-3B 0.01mm 3.50 3.51… 3.99 4.00 51 82,800 69,000
DS-4A 0.01mm 4.00 4.01… 4.49 4.50 51 82,800 69,000
DS-4B 0.01mm 4.50 4.51… 4.99 5.00 51 82,800 69,000
DS-5A 0.01mm 5.00 5.01… 5.49 5.50 51 91,200 76,000
DS-5B 0.01mm 5.50 5.51… 5.99 6.00 51 91,200 76,000
DS-6A 0.01mm 6.00 6.01… 6.49 6.50 51 91,200 76,000
DS-6B 0.01mm 6.50 6.51… 6.99 7.00 51 91,200 76,000
DS-7A 0.01mm 7.00 7.01… 7.49 7.50 51 108,000 90,000
DS-7B 0.01mm 7.50 7.51… 7.99 8.00 51 108,000 90,000
DS-8A 0.01mm 8.00 8.01… 8.49 8.50 51 120,000 100,000
DS-8B 0.01mm 8.50 8.51… 8.99 9.00 51 120,000 100,000
DS-9A 0.01mm 9.00 9.01… 9.49 9.50 51 120,000 100,000
DS-9B 0.01mm 9.50 9.51… 9.99 10.00 51 120,000 100,000
DS-10A 0.01mm 10.00 10.01… 10.49 10.50 51 --- 232,000
DS-10B 0.01mm 10.50 10.51… 10.99 11.00 51 --- 232,000
DS-11A 0.01mm 11.00 11.01… 11.49 11.50 51 --- 232,000
DS-11B 0.01mm 11.50 11.51… 11.99 12.00 51 --- 232,000
DS-12A 0.01mm 12.00 12.01… 12.49 12.50 51 --- 249,000
DS-12B 0.01mm 12.50 12.51… 12.99 13.00 51 --- 249,000
DS-13A 0.01mm 13.00 13.01… 13.49 13.50 51 --- 249,000
DS-13B 0.01mm 13.50 13.51… 13.99 14.00 51 --- 249,000
DS-14A 0.01mm 14.00 14.01… 14.49 14.50 51 --- 249,000
DS-14B 0.01mm 14.50 14.51… 14.99 15.00 51 --- 249,000
DS-15A 0.01mm 15.00 15.01… 15.49 15.50 51 --- 249,000
DS-15B 0.01mm 15.50 15.51… 15.99 16.00 51 --- 249,000
DS-16A 0.01mm 16.00 16.01… 16.49 16.50 51 --- 249,000
DS-16B 0.01mm 16.50 16.51… 16.99 17.00 51 --- 249,000
DS-17A 0.01mm 17.00 17.01… 17.49 17.50 51 --- 284,000
DS-17B 0.01mm 17.50 17.51… 17.99 18.00 51 --- 284,000
DS-18A 0.01mm 18.00 18.01… 18.49 18.50 51 --- 284,000
DS-18B 0.01mm 18.50 18.51… 18.99 19.00 51 --- 284,000
DS-19A 0.01mm 19.00 19.01… 19.49 19.50 51 --- 284,000
DS-19B 0.01mm 19.50 19.51… 19.99 20.00 51 --- 284,000
  • バラの販売もいたします。また特殊寸法も製作いたします。
  • φ0.2〜φ10のバラはすべてマスターピンゲージ(0級)になります。
  • φ10. 01以上はスタンダードピンゲージ(1級)となります。
