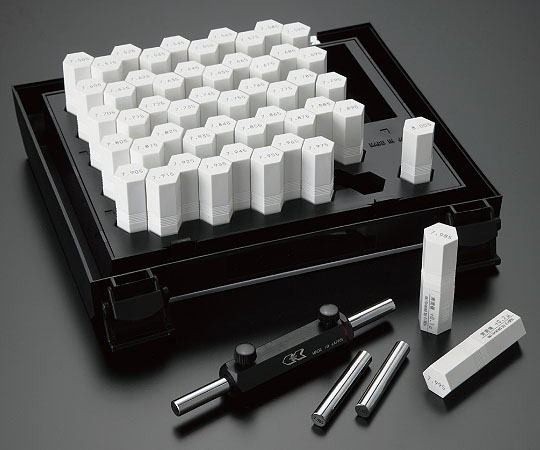

DCP Series


最小呼び寸法0.205�个�らはじまる0.01�丱肇咾離團鵐押璽献札奪�

DCPシリーズ

■ 精度・仕様(0級) ■
呼び寸法(mm) 長さ(mm) 許容差 真円度 直径不同
0.205mm〜0.995mm 40.00 ±0.5μm 0.3μm 0.15μm
1.005mm〜10.005mm 50.00 ±0.5μm 0.3μm 0.15μm
  • 硬度は全てHRC58以上になります

■ 精度・仕様(1級) ■
呼び寸法(mm) 長さ(mm) 許容差 真円度 直径不同
0.205mm〜0.995mm 40.00 ±1μm 0.8μm 0.8μm
1.005mm〜10.005mm 50.00 ±1μm 0.8μm 0.8μm
10.015mm〜15.005mm 50.00 ±1.5μm 1.3μm 1.3μm
  • 硬度は全てHRC58以上になります

  • 0.995mmまではプラスチックケースに呼び寸法を表示しています。
  • 1.005mm以上はピンゲージにも呼び寸法をレーザ刻印しています。

0級は実測値データ付です



このページの一番上へ ひとつ前のページへ

セット番号
(品番)		 トビ寸法 セット内容
呼び寸法(mm)		 セット
本数		 0級価格 1級価格
DCP-0A 0.01mm 0.205 0.215… 0.495 0.505 31 85,800 66,000
DCP-0B 0.01mm 0.505 0.515… 0.995 1.005 51 81,900 63,000
DCP-1A 0.01mm 1.005 1.015… 1.495 1.505 51 71,500 55,000
DCP-1B 0.01mm 1.505 1.515… 1.995 2.005 51 71,500 55,000
DCP-2A 0.01mm 2.005 2.015… 2.495 2.505 51 71,500 55,000
DCP-2B 0.01mm 2.505 2.515… 2.995 3.005 51 71,500 55,000
DCP-3A 0.01mm 3.005 3.015… 3.495 3.505 51 71,500 55,000
DCP-3B 0.01mm 3.505 3.515… 3.995 4.005 51 71,500 55,000
DCP-4A 0.01mm 4.005 4.015… 4.495 4.505 51 71,500 55,000
DCP-4B 0.01mm 4.505 4.515… 4.995 5.005 51 71,500 55,000
DCP-5A 0.01mm 5.005 5.015… 5.495 5.505 51 71,500 55,000
DCP-5B 0.01mm 5.505 5.515… 5.995 6.005 51 71,500 55,000
DCP-6A 0.01mm 6.005 6.015… 6.495 6.505 51 75,400 58,000
DCP-6B 0.01mm 6.505 6.515… 6.995 7.005 51 75,400 58,000
DCP-7A 0.01mm 7.005 7.015… 7.495 7.505 51 79,300 61,000
DCP-7B 0.01mm 7.505 7.515… 7.995 8.005 51 79,300 61,000
DCP-8A 0.01mm 8.005 8.015… 8.495 8.505 51 81,300 62,500
DCP-8B 0.01mm 8.505 8.515… 8.995 9.005 51 81,300 62,500
DCP-9A 0.01mm 9.005 9.015… 9.495 9.505 51 81,300 62,500
DCP-9B 0.01mm 9.505 9.515… 9.995 10.005 51 81,300 62,500
DCP-10A 0.01mm 10.005 10.015… 10.495 10.505 51 --- 69,000
DCP-10B 0.01mm 10.505 10.515… 10.995 11.005 51 --- 69,000
DCP-11A 0.01mm 11.005 11.015… 11.495 11.505 51 --- 69,000
DCP-11B 0.01mm 11.505 11.515… 11.995 12.005 51 --- 69,000
DCP-12A 0.01mm 12.005 12.015… 12.495 12.505 51 --- 69,000
DCP-12B 0.01mm 12.505 12.515… 12.995 13.005 51 --- 69,000
DCP-13A 0.01mm 13.005 13.015… 13.495 13.505 51 --- 85,000
DCP-13B 0.01mm 13.505 13.515… 13.995 14.005 51 --- 85,000
DCP-14A 0.01mm 14.005 14.015… 14.495 14.505 51 --- 85,000
DCP-14B 0.01mm 14.505 14.515… 14.995 15.005 51 --- 85,000
  • φ0.205〜φ10.005のバラはすべてマスターピンゲージ（0級）になります。
  • また特殊寸法も製作いたします。
  • φ10.015以上はスタンダードピンゲージ（1級）となります。
