DM(+) Series


多目的に使えるポピュラーなピンゲージセット(+公差)

DMPシリーズ

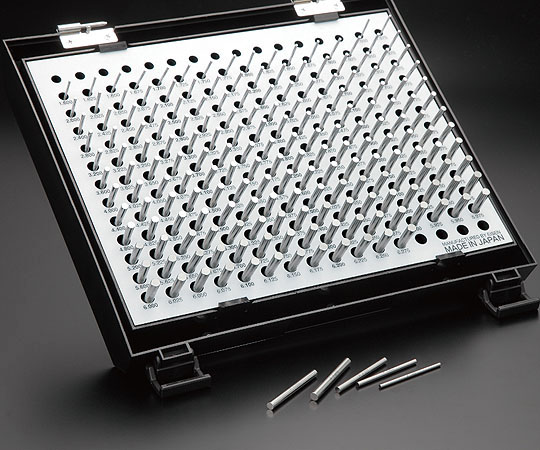

  • 写真のセットはDM-1 です。
  • (収納箱は六角キャリングケース(大)になります。)

セットイメージ

■ 精度・仕様 ■
呼び寸法(mm) 長さ(mm) 許容差 真円度 直径不同
0.100mm〜0.975mm 40.00 (+2〜+5)μm 1.3μm 1.3μm
1.000mm〜12.975mm 50.00 (+2〜+5)μm 1.3μm 1.3μm
13.000mm〜19.000 50.00 (+1〜+5)μm 1.6μm 1.6μm
  • 1.525mmまではプラスチックケースに呼び寸法を表示しています。
  • 1.550mm以上はピンゲージにも呼び寸法をプラスピンの場合はP、 マイナスピンの場合はMの記号とともにレーザ刻印しています。


セットイメージ
  • DM-00 ※1

セットイメージ
  • DM-0 ※1

セットイメージ
  • DM-2A ※2


セットイメージ
  • DM-2B ※2

セットイメージ
  • DM-2C ※1

セットイメージ
  • DM-3 ※2


  • ※1の収納箱は六角キャリングケース(小)になります。
  • ※2の収納箱は六角キャリングケース(大)になります。

セット番号
(品番)
トビ寸法 セット内容
呼び寸法(mm)
セット
本数
価格
DM-00(+) 0.01mm 0.100 0.110… 0.280 0.290 20 33,000
DM-0(+) 0.025mm 0.300 0.325… 1.500 1.525 50 33,800
DM-1(+) 0.025mm 1.550 1.575… 6.250 6.275 190 43,600
DM-2A(+) 0.025mm 6.300 6.325… 9.750 9.775 140 49,600
DM-2B(+) 0.025mm 9.800 9.825… 12.500 12.525 110 55,200
DM-2C(+) 0.025mm 12.550 12.575… 12.950 12.975 18 30,200
DM-3(+) 0.1mm 13.000 13.100… 18.900 19.000 61 73,600
  • バラの販売もいたします。また特殊寸法も製作いたします。
  • +=P、-=M セットのサイズは同じです。
  • 注文の際はプラスかマイナスかを指定ください。
  • 等級の設定はありません。
