DMC Series


マイクロメータ校正用ピンゲージセット

EMCシリーズ

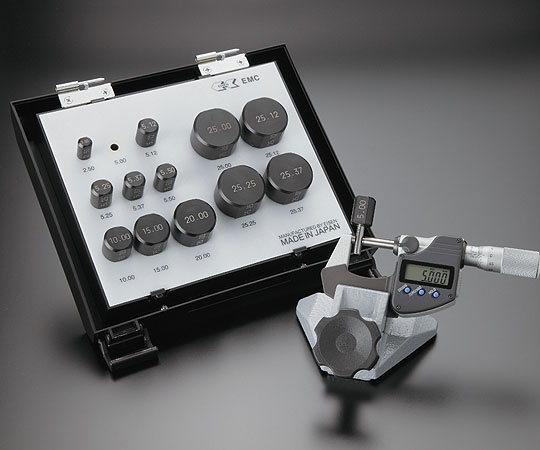

  • 写真は1-10と2-4をあわせたセットです。


マイクロメータの器差、スピンドルねじの送り誤差(例1)、スピンドルとアンビルの1/4回転ごとの平行・平面(例2)がそれぞれ校正できます。
断熱効果の大きいハンドルつきですから、人体熱による熱の影響を防止することができます。
ISO9000シリーズの認証取得、維持のためマイクロメータ・ノギスの社内校正にご使用いただけます。

■ 精度・仕様 ■
呼び寸法mm ゲージ長さmm 許容差 真円度・直径不同 硬さ HRC
2.5〜10.0 20 ±0.3μm 0.3μm 58以上
15.0〜25.37 ±0.5μm 0.5μm






セット番号 呼び寸法mm セット本数 価格(円)
DMC-1-10 2.50 5.00 5.12 5.25
5.37 5.50 10.00 15.00
20.00 25.00
10 30,000
DMC-2- 4 25.00 25.12 25.25 25.37 4 30,000

この製品には検査成績書、校正証明書、トレサビリティ体系図を標準として添付しています。

■ 使用例 ■

[例1]

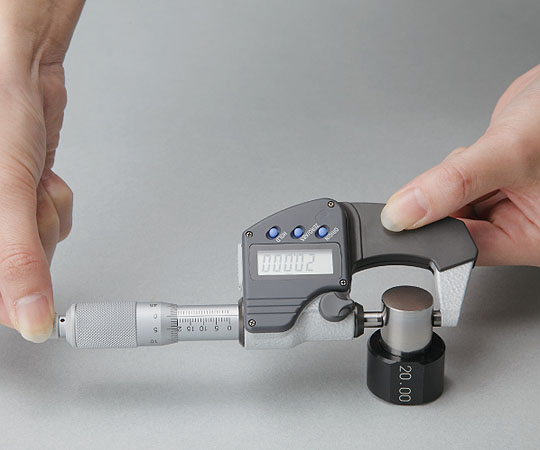

● マイクロメータの器差、スピンドルねじの送り誤差の測定

2.50 / 5.00 / 10.00 / 15.00 / 20.00 /25.00个鬚修譴召貘定し、実測値データとの比較を行うことでマイクロメータの器差の校正作業を行えます。



[例2]

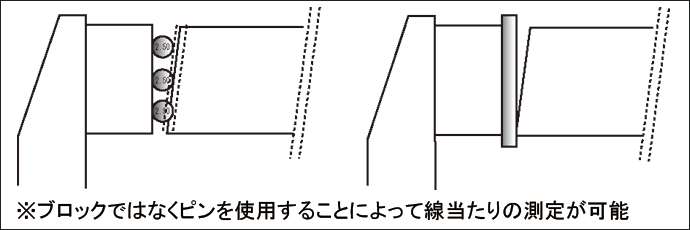

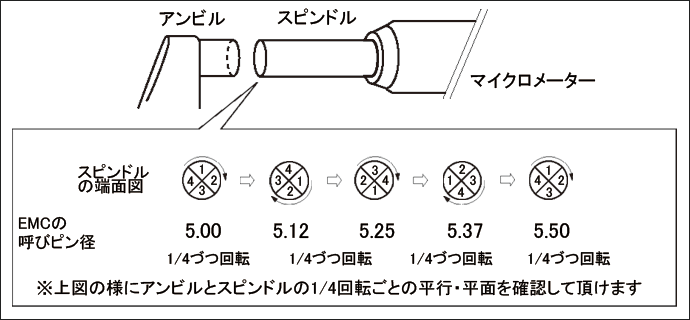

● アンビルとスピンドルの1/4回転ごとの平行・平面の確認

平行・平面の確認方法

平行・平面の確認方法
