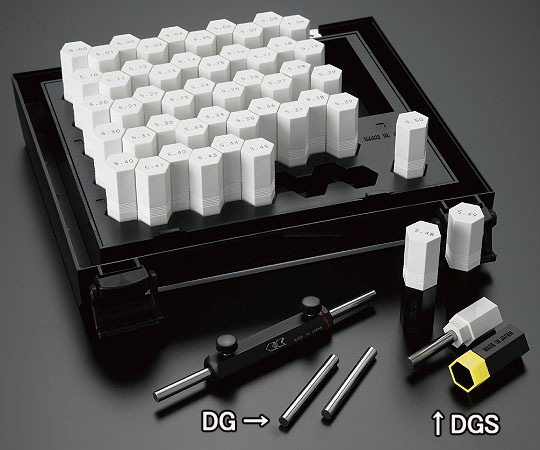

超硬合金ピンゲージセット
■ 精度・仕様 ■
| 呼び寸法(mm) | 長さ(mm) | 許容差 | 真円度 | 直径不同 |
|---|---|---|---|---|
| 0.20mm〜0.99mm | 40.00 | ±1μm | 0.8μm | 0.8μm |
| 1.00mm〜10.00mm | 50.00 | ±1μm | 0.8μm | 0.8μm |
- 1.49mmまではプラスチックケースに呼び寸法を表示しています。
- 1.50mm以上はピンゲージにも呼び寸法をレーザ刻印しています。
- DGSシリーズのハンドル仕様はDSシリーズを参照ください。

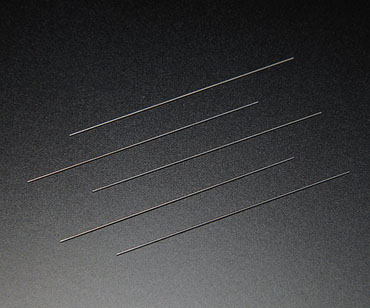

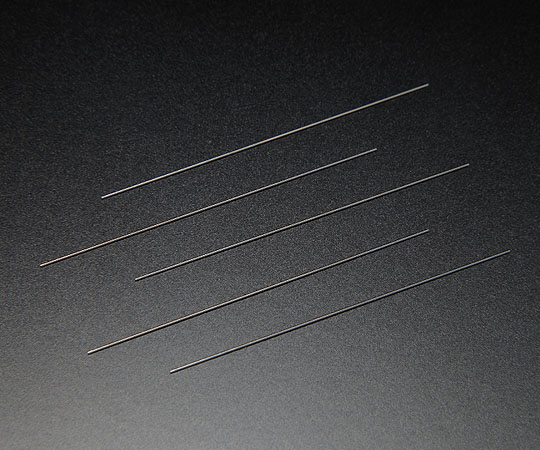

光ファイバーコネクター測定用
■ 精度・仕様 ■
| 呼び寸法 (mm) |
長さ (mm) |
材 質 | 許容差 | 表面粗さ | ||
|---|---|---|---|---|---|---|
| 特級 | 精級 | 特級 | 精級 | |||
| 125〜 129μm |
30 | 超微粒子 超硬合金 |
±0.2 μm |
±0.3 μm |
0.005 μmRa |
0.015 μmRa |
| セット番号 (品番) |
トビ寸法 | セット内容 呼び寸法(mm) |
セット 本数 |
価格 |
|---|---|---|---|---|
| DG-0A | 0.01mm | 0.20 0.21… 0.49 0.50 | 31 | 190,000 |
| DG-0B | 0.01mm | 0.50 0.51… 0.99 1.00 | 51 | 155,000 |
| DG-1A | 0.01mm | 1.00 1.01… 1.49 1.50 | 51 | 130,000 |
| DG-1B | 0.01mm | 1.50 1.51… 1.99 2.00 | 51 | 130,000 |
| DG-2A | 0.01mm | 2.00 2.01… 2.49 2.50 | 51 | 130,000 |
| DG-2B | 0.01mm | 2.50 2.51… 2.99 3.00 | 51 | 130,000 |
| DG-3A | 0.01mm | 3.00 3.01… 3.49 3.50 | 51 | 155,000 |
| DG-3B | 0.01mm | 3.50 3.51… 3.99 4.00 | 51 | 155,000 |
| DG-4A | 0.01mm | 4.00 4.01… 4.49 4.50 | 51 | 155,000 |
| DG-4B | 0.01mm | 4.50 4.51… 4.99 5.00 | 51 | 155,000 |
| DG-5A | 0.01mm | 5.00 5.01… 5.49 5.50 | 51 | 155,000 |
| DG-5B | 0.01mm | 5.50 5.51… 5.99 6.00 | 51 | 155,000 |
| DG-6A | 0.01mm | 6.00 6.01… 6.49 6.50 | 51 | 180,000 |
| DG-6B | 0.01mm | 6.50 6.51… 6.99 7.00 | 51 | 180,000 |
| DG-7A | 0.01mm | 7.00 7.01… 7.49 7.50 | 51 | 220,000 |
| DG-7B | 0.01mm | 7.50 7.51… 7.99 8.00 | 51 | 220,000 |
| DG-8A | 0.01mm | 8.00 8.01… 8.49 8.50 | 51 | 275,000 |
| DG-8B | 0.01mm | 8.50 8.51… 8.99 9.00 | 51 | 275,000 |
| DG-9A | 0.01mm | 9.00 9.01… 9.49 9.50 | 51 | 335,000 |
| DG-9B | 0.01mm | 9.50 9.51… 9.99 10.00 | 51 | 335,000 |
- バラの販売もいたします。また特殊寸法も製作いたします。
- 等級の設定はありません。
