DW Series

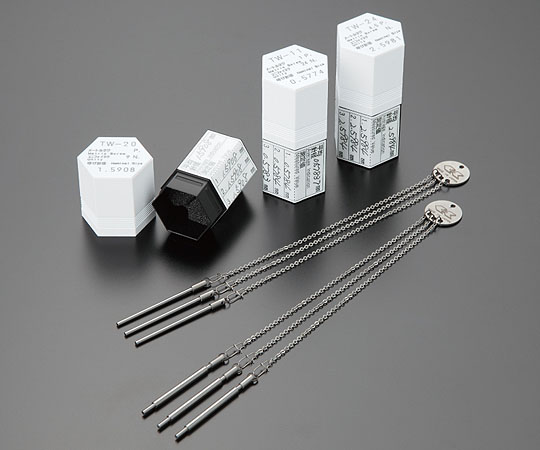

ねじ測定用三針ゲージ

TWシリーズ
  • 三針ゲージのピンは鎖から取り外せるようになっております。

■ 精度・仕様 ■
許容差 真円度・直径不同 相互差 硬さHRC
±2.0μm 0.5μm 0.5μm 58以上
  • (検査成績書付)

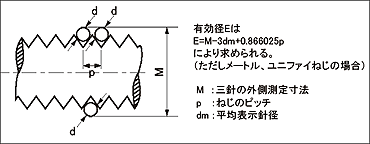

■ 有効径の求め方 ■ 有効径の求め方

有効径の求め方



セット番号 呼び針径
(mm)
適用するねじの種類とピッチ又は山数 価格(円)
メートルねじ ユニファイねじ 管用平行ねじ
ピッチmm 山 数 山 数
DW - 01
DW - 02
DW - 03
0.1155
0.1443
0.1732
0.2
0.25
0.3
-
-
80
-
-
-
20,000
DW - 04
DW - 05
DW - 06
0.2021
0.2309
0.2598
0.35
0.4
0.45
72
64
56
-
-
-
DW - 07
DW - 08
DW - 09
0.2887
0.3464
0.4330
0.5
0.6
0.75
48
44.40
-
-
-
-
DW - 10
DW - 11
DW - 12
0.5196
0.5774
0.7217
-
1
1.25
28
24
20
28
-
-
DW - 13
DW - 14
DW - 15
0.7954
0.8949
1.0227
-
1.5
1.75
18
16
14
-
-
14
DW - 16
DW - 17
DW - 18
1.1547
1.1932
1.3016
2
-
-
13
12
11
-
-
11
DW - 19
DW - 20
DW - 21
1.4434
1.5908
1.7897
2.5
-
3
10
9
8
-
-
-
DW - 22
DW - 23
DW - 24
2.0454
2.3863
2.5981
3.5
4
4.5
7
6
-
-
-
-
DW - 25
DW - 26
DW - 27
2.8868
3.1817
3.5794
5
5.5
-
5
41/2
4
-
-
-
DW - 28
DW - 29
DW - 30
0.4041
0.4619
0.7536
0.7
0.8
-
36
32
-

-
19
DW - 31 3.4641 6 - -

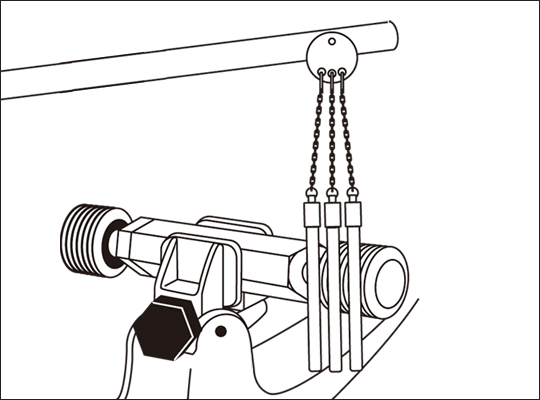

三針ゲージに接触させる
  • 「三針ゲージ」の銘盤をスタンドなどに固定し、ゲージをぶら下げた状態にする。
  • 測定したい「ねじ」をマイクロスタンドなどにクランプして「三針ゲージ」に接触させる。

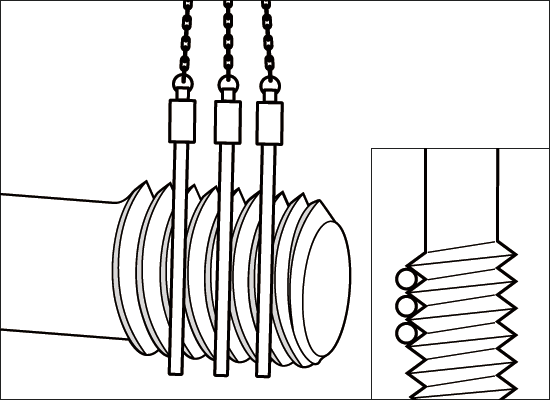

谷の部分に3本のゲージを当てる
  • 測定する「ねじ」の谷の部分に3本のゲージを当てる。

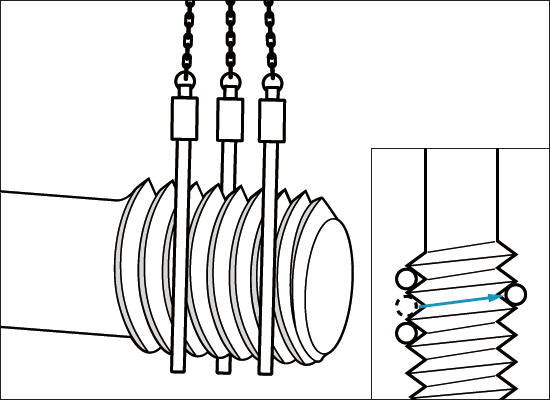

「ねじ」の反対側に移動させる
  • 3本のゲージのうち1本(3本の真ん中)のゲージを「ねじ」の反対側に移動させる。

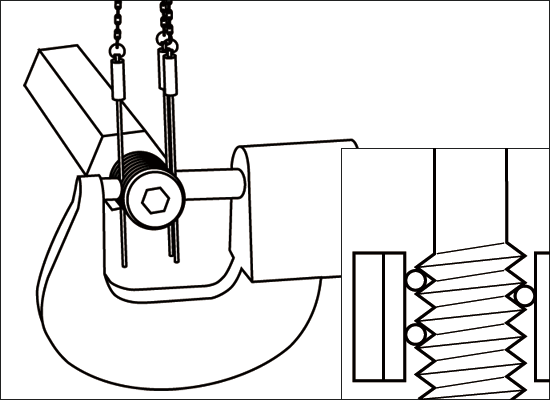

測定数値を計算式に代入
  • マイクロメーターで測定し、測定数値を計算式に代入して「ねじ」の有効径を求める。
