固定式プラグゲージ 一体型のプラグゲージ

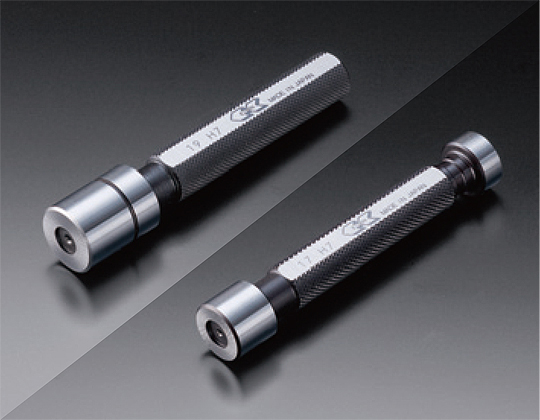

一体型のプラグゲージです。
ハンドルにはローレット加工が施してあります。

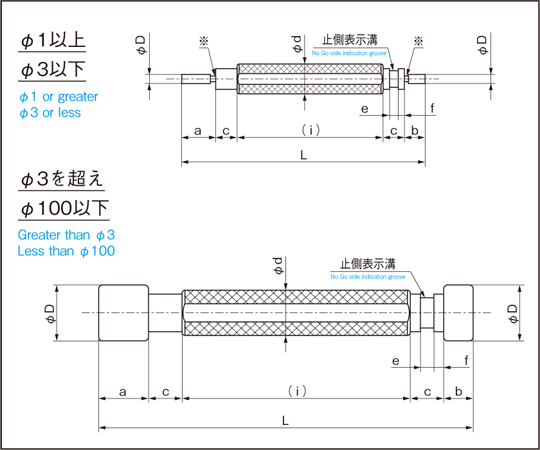

■ 精度・仕様 ■
| 呼び寸法φD �� Size | L | a | b | c | φd | e | f | (j) |
| 1以上… 3以下 | 58 | 8 | 5 | 5 | 7 | 2 | 1.5 | 35 |
| 3を超え… 6以下 | 70 | 6 | 3 | 45 | ||||
| 6を超え… 10以下 | 80 | 10 | 6 | 7 | 9 | 50 | ||
| 10を超え… 15以下 | 90 | 12 | 7 | 8 | 11 | 3 | 55 | |
| 15を超え… 20以下 | 100 | 14 | 8 | 9 | 13 | 4 | 60 | |
| 20を超え… 25以下 | 115 | 16 | 9 | 10 | 16 | 70 | ||
| 25を超え… 30以下 | 130 | 18 | 10 | 11 | 20 | 5 | 80 | |
| 30を超え… 40以下 | 140 | 22 | 14 | 12 | 22 | 4 | ||
| 40を超え… 50以下 | 155 | 25 | 16 | 24 | 90 | |||
| 50を超え… 70以下 | 175 | 30 | 19 | 13 | 28 | 6 | 100 | |
| 70を超え… 100以下 | 190 | 35 | 22 | 14 | 32 | 7 | 105 |
- 注記１：φ50を超えるものは組立式となります。
- 注記２：※部はヌスミ、もしくは砥石先端Rとなります。
- ※別途特殊サイズも製作いたします。
