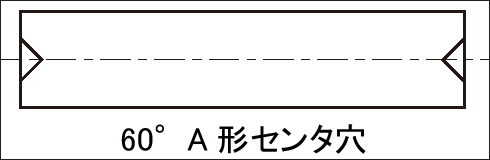

センタ穴付ピンゲージセット
フレの測定がスムーズにできるセンタ穴付ピンゲージ
- 歯車およびプーリの偏心測定、穴と側面との直角度の測定などを迅速かつ正確に行うことができます。
- 精密部品加工用スピンドルとしても使用できます。
| 呼び寸法 mm | 長さ mm | 許容差 | 真円度 | 振れ | 硬さ HRC |
| 1.00… 1.99 | 30 | ±2.0μm | 1.0μm | 2.0μm | 58以上 |
| 2.00… 2.99 | 40 | ||||
| 3.00… 10.00 | 50 |

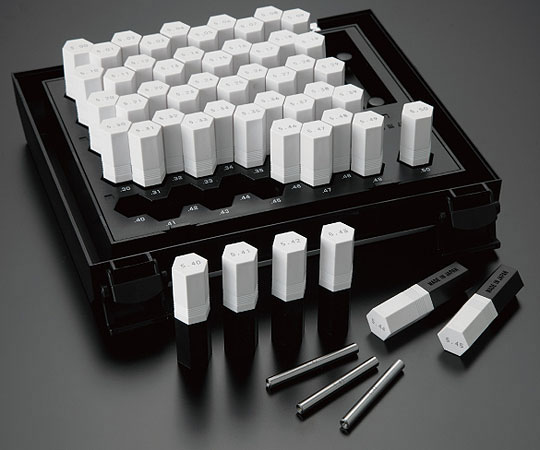

- 1.49mmまではプラスチックケースに呼び寸法を表示しています。
- 1.50mm以上はピンゲージにも呼び寸法をレーザ刻印しています。
- 10.00mm以上も製作します。
| セット番号 | 呼び寸法 mm（0.01mmトビ） | セット本数 | 価格（円） |
| DCT - 1A DCT - 1B |
1.00 1.01… 1.49 1.50 1.50 1.51… 1.99 2.00 |
51 | 130,000 |
| DCT - 2A DCT - 2B |
2.00 2.01… 2.49 2.50 2.50 2.51… 2.99 3.00 |
||
| ↓ | ↓ | ||
| DCT - 8A DCT - 8B |
8.00 8.01… 8.49 8.50 8.50 8.51… 8.99 9.00 |
||
| DCT - 9A DCT - 9B |
9.00 9.01… 9.49 9.50 9.50 9.51… 9.99 10.00 |
- ※バラの販売もいたします。また特殊寸法も製作いたします。
