DRGシリーズ


マスタリングゲージ

DRGシリーズ
  • ※別途超硬も製作いたします。

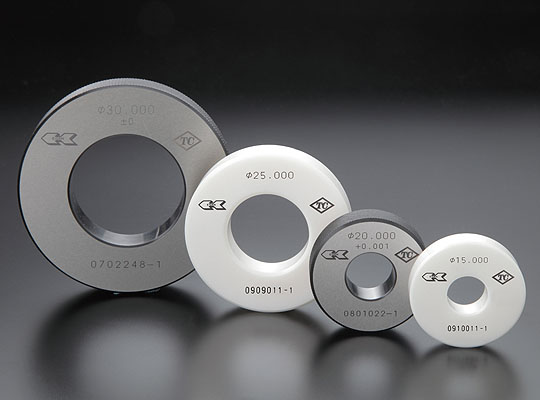

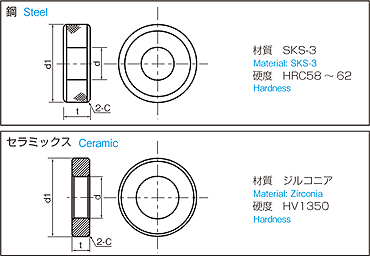

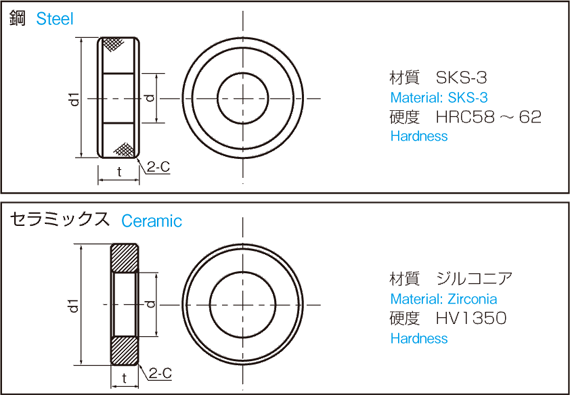

■ 形状 ■ 形状例



■ 精度・仕様 ■

マスターリングゲージ

呼び寸法
d (mm)
外 径
d1 (mm)
厚 さ
t (mm)
(参 考) C 製作公差 真円度・円筒度
3.00 3.50… 5.50 6.00 30 6 0.8 ±1.0μm 0.5μm
6.50 7.00… 9.50 10.00 8
10.50 11.00… 13.50 14.00 40 10 1 0.6μm
14.50 15.00… 17.50 18.00 50 12 1.5
18.50 19.00… 23.50 24.00 15 0.8μm
24.50 25.00… 29.50 30.00 65
30.50 31.00… 39.50 40.00 80 18 ±1.5μm
40.50 41.00… 49.50 50.00 95 20

セラミックスマスターリングゲージ

  • ※別途特殊サイズも製作いたします。
呼び寸法
d (mm)
外 径
d1 (mm)
厚 さ
t (mm)
(参 考) C 製作公差 真円度・円筒度
6.00 25 7 1 ±1.0μm 1.0μm
8.00・10.00・11.00・12.00・15.00 32 10 1.1
16.00・17.00・18.00・20.00・22.00・24.00 45 1.2
25.00・27.00・28.00 53 15 1.8
30.00・32.00・35.00・38.00・40.00・42.00 71 2 ±1.5μm 1.5μm
45.00 85 2.3
