DF Series


最小呼び寸法20个らはじまる0.01丱肇咾離團鵐押璽献札奪

DFシリーズ

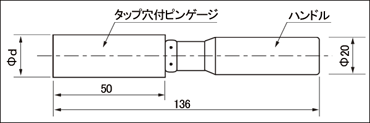

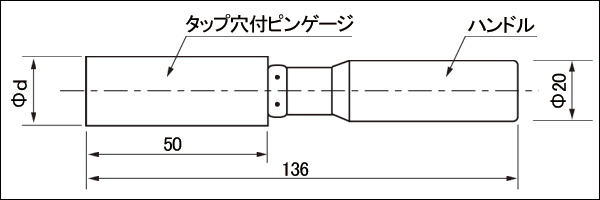

■ 形状 ■ 形状例
  • ハンドルは別売りです

■ 精度・仕様 ■
呼び寸法(mm) 長さ(mm) 許容差 真円度 直径不同
20.00mm〜30.00mm 50.00 ±2μm 1.6μm 1.6μm
30.01mm〜50.00mm 50.00 ±3μm 2.4μm 2.4μm
  • タップ穴の寸法はM10×1.5 深さ12mmです



セット番号
(品番)
トビ寸法 セット内容
呼び寸法(mm)
セット
本数
価格
DF-20A 0.01mm 20.00 20.01… 20.49 20.50 51 250,000
DF-20B 0.01mm 20.50 20.51… 20.99 21.00 51 250,000
DF-21A 0.01mm 21.00 21.01… 21.49 21.50 51 256,000
DF-21B 0.01mm 21.50 21.51… 21.99 22.00 51 256,000
DF-22A 0.01mm 22.00 22.01… 22.49 22.50 51 296,000
DF-22B 0.01mm 22.50 22.51… 22.99 23.00 51 296,000
DF-23A 0.01mm 23.00 23.01… 23.49 23.50 51 350,000
DF-23B 0.01mm 23.50 23.51… 23.99 24.00 51 350,000
DF-24A 0.01mm 24.00 24.01… 24.49 24.50 51 390,000
DF-24B 0.01mm 24.50 24.51… 24.99 25.00 51 390,000
DF-25A 0.01mm 25.00 25.01… 25.49 25.50 51 460,000
DF-25B 0.01mm 25.50 25.51… 25.99 26.00 51 460,000
DF-26A 0.01mm 26.00 26.01… 26.49 26.50 51 484,000
DF-26B 0.01mm 26.50 26.51… 26.99 27.00 51 484,000
DF-27A 0.01mm 27.00 27.01… 27.49 27.50 51 504,000
DF-27B 0.01mm 27.50 27.51… 27.99 28.00 51 504,000
DF-28A 0.01mm 28.00 28.01… 28.49 28.50 51 548,000
DF-28B 0.01mm 28.50 28.51… 28.99 29.00 51 548,000
DF-29A 0.01mm 29.00 29.01… 29.49 29.50 51 598,000
DF-29B 0.01mm 29.50 29.51… 29.99 30.00 51 598,000
DF-30A 0.01mm 30.00 30.01… 30.49 30.50 51 616,000
DF-30B 0.01mm 30.50 30.51… 30.99 31.00 51 616,000
DF-31A 0.01mm 31.00 31.01… 31.49 31.50 51 635,000
DF-31B 0.01mm 31.50 31.51… 31.99 32.00 51 635,000
DF-32A 0.01mm 32.00 32.01… 32.49 32.50 51 635,000
DF-32B 0.01mm 32.50 32.51… 32.99 33.00 51 635,000
  • バラの販売もいたします。また特殊寸法も製作いたします。

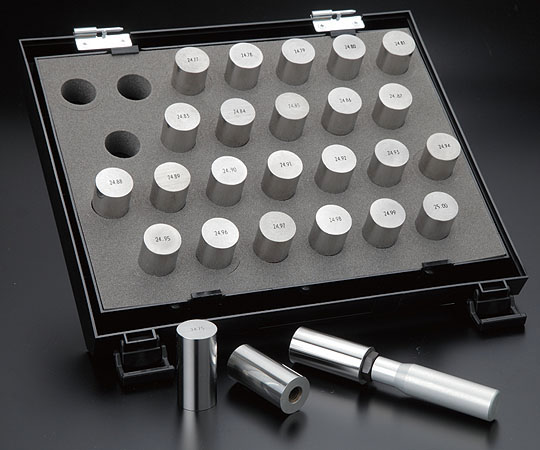

  • 26本・25本(2台)1セットとしてお届けします。
  • 等級の設定はありません。
