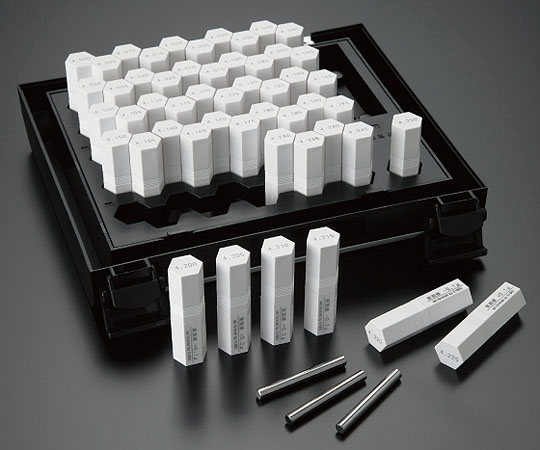

DH Series


DPとDCPの組合せセット 0.005mmトビ

DHシリーズ

■ 精度・仕様 ■

DP/DCP/DFを参照ください。

0.995mmまではプラスチックケースに呼び寸法を表示しています。
1.00mm以上はピンゲージにも呼び寸法をレーザ刻印しています。

0級は実測値データ付です



セット番号
(品番)
トビ寸法 セット内容
呼び寸法(mm)
セット
本数
0級価格 1級価格
DH-0A 0.005mm 0.10 0.105… 0.245 0.25 31 --- 44,500
DH-0B 0.005mm 0.25 0.255… 0.495 0.50 51 57,900 44,500
DH-0C 0.005mm 0.50 0.505… 0.745 0.75 51 57,900 44,500
DH-0D 0.005mm 0.75 0.755… 0.995 1.00 51 57,900 44,500
DH-1A 0.005mm 1.00 1.005… 1.245 1.25 51 46,800 36,000
DH-1B 0.005mm 1.25 1.255… 1.495 1.50 51 46,800 36,000
DH-1C 0.005mm 1.50 1.505… 1.745 1.75 51 46,800 36,000
DH-1D 0.005mm 1.75 1.755… 1.995 2.00 51 46,800 36,000
DH-2A 0.005mm 2.00 2.005… 2.245 2.25 51 46,800 36,000
DH-2B 0.005mm 2.25 2.255… 2.495 2.50 51 46,800 36,000
DH-2C 0.005mm 2.50 2.505… 2.745 2.75 51 46,800 36,000
DH-2D 0.005mm 2.75 2.755… 2.995 3.00 51 46,800 36,000
DH-3A 0.005mm 3.00 3.005… 3.245 3.25 51 46,800 36,000
DH-3B 0.005mm 3.25 3.255… 3.495 3.50 51 46,800 36,000
DH-3C 0.005mm 3.50 3.505… 3.745 3.75 51 46,800 36,000
DH-3D 0.005mm 3.75 3.755… 3.995 4.00 51 46,800 36,000
DH-4A 0.005mm 4.00 4.005… 4.245 4.25 51 46,800 36,000
DH-4B 0.005mm 4.25 4.255… 4.495 4.50 51 46,800 36,000
DH-4C 0.005mm 4.50 4.505… 4.745 4.75 51 46,800 36,000
DH-4D 0.005mm 4.75 4.755… 4.995 5.00 51 46,800 36,000
DH-5A 0.005mm 5.00 5.005… 5.245 5.25 51 46,800 36,000
DH-5B 0.005mm 5.25 5.255… 5.495 5.50 51 46,800 36,000
DH-5C 0.005mm 5.50 5.505… 5.745 5.75 51 46,800 36,000
DH-5D 0.005mm 5.75 5.755… 5.995 6.00 51 46,800 36,000
DH-6A 0.005mm 6.00 6.005… 6.245 6.25 51 57,900 44,500
DH-6B 0.005mm 6.25 6.255… 6.495 6.50 51 57,900 44,500
DH-6C 0.005mm 6.50 6.505… 6.745 6.75 51 57,900 44,500
DH-6D 0.005mm 6.75 6.755… 6.995 7.00 51 57,900 44,500
DH-7A 0.005mm 7.00 7.005… 7.245 7.25 51 70,100 53,900
DH-7B 0.005mm 7.25 7.255… 7.495 7.50 51 70,100 53,900
DH-7C 0.005mm 7.50 7.505… 7.745 7.75 51 70,100 53,900
DH-7D 0.005mm 7.75 7.755… 7.995 8.00 51 70,100 53,900
DH-8A 0.005mm 8.00 8.005… 8.245 8.25 51 72,200 55,500
DH-8B 0.005mm 8.25 8.255… 8.495 8.50 51 72,200 55,500
DH-8C 0.005mm 8.50 8.505… 8.745 8.75 51 72,200 55,500
DH-8D 0.005mm 8.75 8.755… 8.995 9.00 51 72,200 55,500
DH-9A 0.005mm 9.00 9.005… 9.245 9.25 51 72,200 55,500
DH-9B 0.005mm 9.25 9.255… 9.495 9.50 51 72,200 55,500
DH-9C 0.005mm 9.50 9.505… 9.745 9.75 51 72,200 55,500
DH-9D 0.005mm 9.75 9.755… 9.995 10.00 51 72,200 55,500
DH-10A 0.005mm 10.00 10.005… 10.245 10.25 51 --- 69,500
DH-10B 0.005mm 10.25 10.255… 10.495 10.50 51 --- 69,500
DH-10C 0.005mm 10.50 10.505… 10.745 10.75 51 --- 69,500
DH-10D 0.005mm 10.75 10.755… 10.995 11.00 51 --- 69,500
DH-11A 0.005mm 11.00 11.005… 11.245 11.25 51 --- 69,500
DH-11B 0.005mm 11.25 11.255… 11.495 11.50 51 --- 69,500
DH-11C 0.005mm 11.50 11.505… 11.745 11.75 51 --- 69,500
DH-11D 0.005mm 11.75 11.755… 11.995 12.00 51 --- 69,500
DH-12A 0.005mm 12.00 12.005… 12.245 12.25 51 --- 69,500
DH-12B 0.005mm 12.25 12.255… 12.495 12.50 51 --- 69,500
DH-12C 0.005mm 12.50 12.505… 12.745 12.75 51 --- 69,500
DH-12D 0.005mm 12.75 12.755… 12.995 13.00 51 --- 69,500
  • φ0.2〜φ10.005のバラはすべてマスターピンゲージ(0級)になります。
  • また特殊寸法も製作いたします。
  • ※φ10.01以上はスタンダードピンゲージ(1級)となります。
